一、产品简介

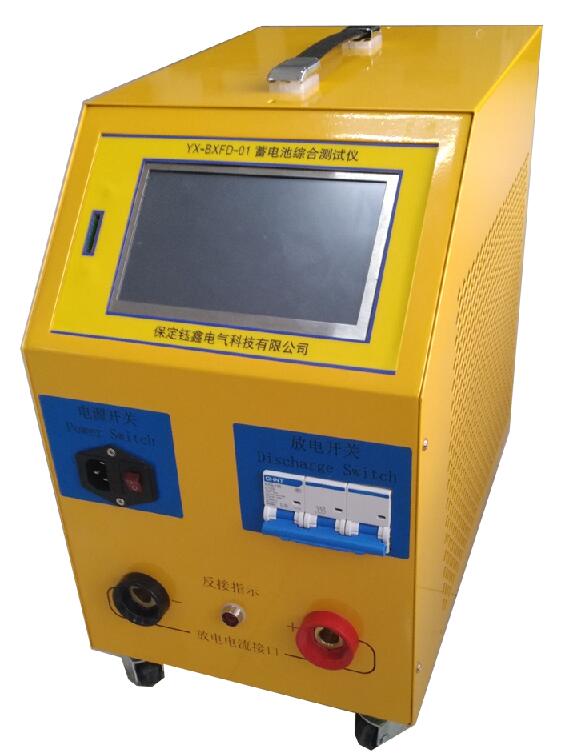

YX-BXFD-01蓄电池综合测试仪是针对整组24V(24V系列仪器)、48V(48V系列仪器)、110V(110V系列仪器)、220V(220V系列仪器)、380V(380V系列)、500V(500V系列仪器),单体电池电压为2V、6V或12V的铅酸蓄电池组进测试的专用仪器。仪器采用当前先进的测试技术原理,在新技术、新器件、新材料、新工艺的研究应用上取得了一系列突破,是根据国家有关测试与维护规程要求所设计,对蓄电池进行性能检测的专业测试仪器。该仪器放电功率大,体积小,重量轻,上位机数据管理软件功能齐全,大大减少了蓄电池日常测试维护的工作量。
二、主要功能及特点
2.1在线监测功能
在电池组处于在线放电、均充、浮充等状态下,对电池组及单节电池进行实时的监测;包括整组电压、单体信息、整组电流、充放容量、监测时间、单体最高电压、单体最低电压;可同时对四组电池进行在线监测。
2.2放电测试功能
在电池组脱离系统后利用智能假负载进行恒流或恒功率放电,或者利用智能假负载与用户设备并接进行恒流放电。设定好“放电电流”、“放电时间”、“放电容量”、“整组终止保护电压”、“单体终止保护电压”等参数,测试仪便自动执行放电功能,并实时显示放电电流、电池已放容量、整组电压、单节电池电压、放电时间等数据;放电测试过程中可对放电参数进行修改。当电池组达到终止放电电压设定值、终止放电容量设定值、终止放电时间设定值、任一单体电池电压低于终止单体电压设定值或人为进行终止操作均可停止放电测试。单体电压终止条件也可设置为只报警不终止。
2.3 容量快测功能
在电池组脱离系统后利用智能假负载进行放电,只需5~20分钟便可测出电池组中每一节电池的实际容量、内阻、性能状况(正常、落后、劣化)等;可保存10组在线监测、10组放电测试和50组容量快测数据;用户可进行查询、删除及SD卡导出操作。
2.4 自动保护功能
在测试过程中当检测到整组或者单体电池异常、测试仪工作异常时,测试仪自动终止测试,以便对电池进行保护。
2.5 测试仪采用监控部分与功率部分一体化设计,功率部分采用新型高功效器件,是一款体积小、效率高的蓄电池综合测试仪器。
2.6 人性化的操作界面,操作简单,流程清晰,每一步操作均有简体中文提示。
2.7 高亮度彩色屏幕液晶显示器,显示效果清晰优美。
2.8 上位机数据管理软件功能强大,界面友好,提供数据管理、打印、分析、报表统计、自动生成测试报告等功能。
三、技术参数
型 号 |
YX-BXFD-01 |
单体电压测量类型 |
2V/6V/12V |
单体电压测量范围 |
2V:0~4V;6V:0~8V;12V:0~15V |
单体电压分辨率 |
2V/6V:0.001V;12V:0.01V |
整组电压测量范围 |
0~270V |
整组电压分辨率 |
0.01V |
电压测试精度 |
0.5% |
放电电流工作范围 |
5A~80A |
电池容量测试范围 |
10Ah~800Ah |
恒流放电电压范围 |
180V~270V |
放电电流控制精度 |
0.1A |
电流测试精度 |
1% |
容量快测测试范围 |
10Ah~800Ah,800Ah以上需外挂负载 |
监测电流范围 |
0~300A |
工作电压 |
AC220V±15% |
散热方式 |
强风制冷 |
工作环境 |
温度0℃~40℃;湿度20%~80%RH |
储藏条件 |
-20℃~70℃包装储存 |
数据导出方式 |
SD卡 |
显示方式 |
高亮度大屏幕LCD |
外 型mm |
400×243×301 |
重 量kg |
<13 |
携带方式 |
便携手提式 |
