YX-YLM 电压电流测量装置

浏览次数:

 YX-YLM 电压电流测量装置



1概述

1.1综述

本装置适用于48V110V220V直流系统电压和电流的测量,可测现场环境温度,电压、电流、温度测量值通过RS485总线传输,采用modbus通信协议,供电电压85~264VAC100~370VDC36~75VDC可选。

装置稳定可靠,电源和电压测量回路具有防反接、过压、过流保护;外置开合式霍尔传感器可测正负双向电流; RS485支持115200波特率,可并接256个节点,具有防雷击等保护措施。特殊应用场合支持定制服务。

该装置体积小,重量轻,采用非金属外壳进一步降低了现场使用时可能发生的安全隐患。是直流系统现场电压、电流、温度检测高可靠、高精度要求的有效解决方案。

1.2技术指标

装置名称

YX-YLM 电压电流测量装置

供电电压

85~264VAC100~370VDC36~75VDC

电压测量范围(可定制)

0~270V DC

电压测量精度

0.1%

电流测量范围(可定制)

-100A ~ +100A DC

电流测量精度

1%

温度测量范围

-55~+125

温度测量精度

±0.5

工作温度

-10~80

RS485通信速率

4800~115200 bps

支持RS485节点数

256

工频耐压(不同回路间)

2000Vrms/min

快速瞬变

A

外形尺寸mm

198*91*46

固定方式

两侧螺丝紧固

2外形及接线说明

2.1外形





2.1接线

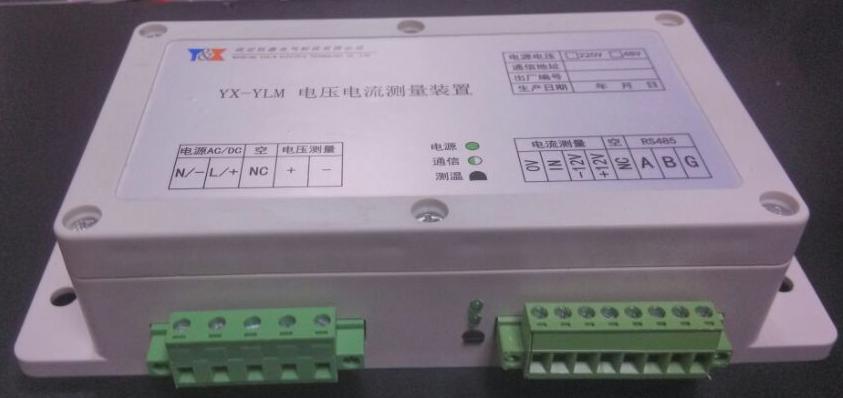

    装置为单侧出线,接线端子对应的名称如下图标签所示:



“电源AC/DC”:连接供电电源,交直流两用,可选85~264VAC100~370VDC36~75VDC

“空”:端子为空端子,内部没有电气连接。

“电压测试”:待测直流电压输入端。

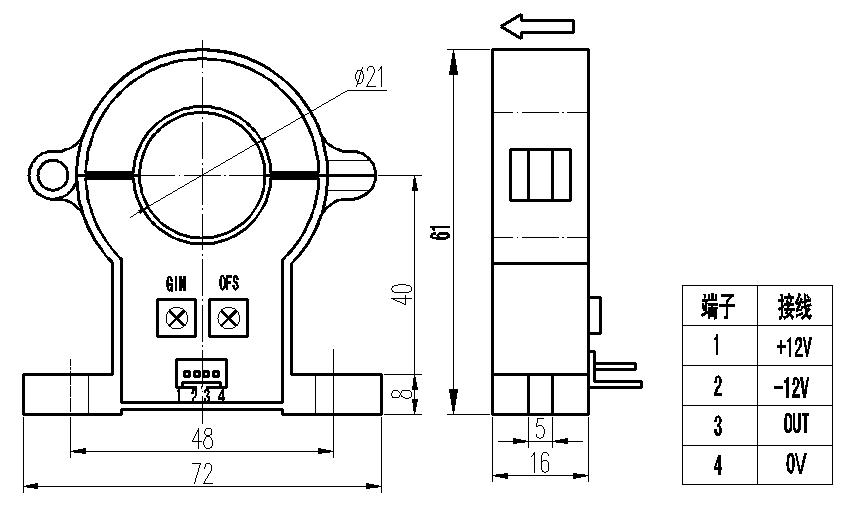

“电流测量”:4位端子连接外置开合式直流霍尔电流传感器上对应的端子。开合式直流霍尔电流传感器尺寸及端子定义如下图所示,传感器的“+12V”接装置的“12V”,传感器“-12V”接装置的“-12V”,传感器的“OUT”接装置的“IN”,传感器的“0V”接装置的“0V”。电流流过的方向和传感器上箭头一致时,测量结果为正数,反之为负数。



RS485”:连接485总线,其中“G”为485信号地而不是大地,根据现场使用情况决定是否连接。

“电源”指示灯:上电常亮。

“通信”指示灯:通信时闪烁。

“测温”:温度传感器,用来测量环境温度。
