我国输电配电网架空线路单相接地故障比较多，一旦线路出现接地故障，需要人工沿线查找，在地理状况复杂的地方故障查找难度大，耗费时间长。因此，利用简单、低成本的现代化技术，定位接地故障点是十分必要的。
GZTC线路接地故障定位系统结合了我公司在电力系统多年故障检测技术经验、当前先进的无线传输技术和流行的 GPRS（或短信）通信技术，具备接地故障自动定位功能。当线路出现接地故障时，本系统具体定位故障至某一线杆，迅速将接地信息传送到监控中心，从而使工作人员对故障做出及时的处理。
二、适用范围
GZTC型线路接地故障定位系统适用于以各种接地方式运行的电力网，包括：
1、中性点直接接地系统。
2、中性点经电阻接地系统。
3、10kV及以下中性点不接地系统。
4、10kV及以下中性点经消弧线圈接地系统。
三、系统组成及原理

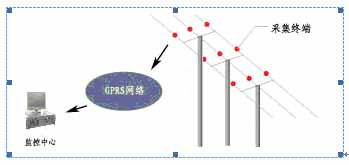

本系统主要包括：采集终端、监控中心、信号发生装置。
1、采集终端
该装置挂装于线路上，收集故障信号，并以GPRS（或短信）形式发送到监控中心。
2、监控中心
由信息接收装置和计算机组成，系统配备专用的GZTC型监控软件。信息接收装置通过通讯接口连接计算机。通过接收装置中的 GPRS（或短信）模块，将故障信息传送到计算机上，计算机将接收到的数据进行分析处理。在一次线路接线图上显示故障路线及故障位置并发出声音报警通知值班人员，并向指定的手机发送告警短信。
3、信号发生装置
该装置应用于10kV及以下中性点不接地系统或经消弧线圈接地系统。主要作用是为GZTC型线路接地故障定位系统提供更好的判据。
四、监控中心系统介绍
监控中心系统由软硬件构成，主要通过收集、记录、处理由采集传送终端回传的数据，进行接地故障的事件记录、自动告警等工作，包括：
（1）线路图、监测点建立修改
（2）即时显示当前的网络状态
（3）状态查询
（4）在故障发生后显示故障描述信息，告警。
（5）自检等功能
管理人员用微机作为操作终端，可以随时了解故障状态、进行数据查询、参与排障处理。
1、监测管理
监测管理功能界面是本系统常驻界面，让操作者通过该界面了解线路运行情况，以检测点为对象，查询终端参数、设置终端参数、历史数据及实时波形。在界面上，每一组终端的对应位置，有一组绿色的图标。当用鼠标点击图标，会显示该检测点的具体信息.
2、数据分析
数据分析功能，是用来对监测数据进行处理的工具。该功能为操作人员浏览和处理数据提供了一整套便利、简洁、直观的手段。首先，进入该功能界面后，所有数据以时间为序自先向后排列。操作人员可以通过输入提交“告警”时间的方法直接访问对应时刻的数据。
3、系统配置
系统配置功能的作用在于实现：
（1）信息采集传送终端安装位置与软件系统的关联配置
（2）系统用户的权限管理，与相关信息的配置
（3）告警信息要发送的手机号
4、历史事件查询
事件查询可显示所有当前和历史事件，起始时间表示事件发生的时间，便于用户随时查阅。
五、技术参数
1、采集终端
GPRS（或短信）工作频率：900/1800MHz
外型尺寸：100×230×270
环境温度：-30～70℃
防护等级：IP65
设备寿命：10年
2、监控中心
温 度：为 25±5摄氏度
湿 度：20%～80%
数据结构：使用 SQL Server数据库
通信规约：104规约，从站
3、信号发生装置
电压等级：10kV及以下
零序电压启动值：20V-100V可设定
防护等级：IP65
绝缘水平：一次接线端对外壳耐压
42kV/1min
75kV雷电波冲击耐压正负各15次
二次接线端对外壳
2kV/1min
设备寿命：10年
六、订货
需要公司协助用户一起确定信息采集传送装置安装位置及总的安装数量。双方就安装数量、系统价格、安装费用、手机卡采购、培训费用等进行商谈。
七、系统维护
一般无需用户维护。如果有设备故障，GZTC系统会向用户报告。
