TECH201型TM卡智能用电管理系统是我公司针对城镇和农村公共用电设施的用电现状研发的应用于农村灌溉及中小型动力用户的用电计量预付费管理系统。该系统是在单片机、计算机及自动控制等成熟的高新技术基础上融入当今世界先进的TM(TOUCH MEMORY)技术的高科技产品,成功的解决了农村灌溉及中小型动力用户用电管理不便、收费困难、浪费严重等问题,可以为电力系统用电管理提供更安全、更可靠、更便捷的控制手段。
系统构造

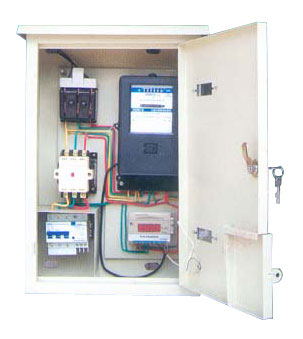

● TECH201型TM卡智能用电控制装置(详见第二页)
● TECH201型代售发卡器(详见第三页)
● TECH201型智能用电管理系统软件(详见第四页)
产品特点
● 管理方便,电力部门只需几把管理卡及配套软件即可统一管理整个市县的计量控制。
● 使用方便,用户只需把TM卡短暂接触卡座即可完成送电断电操作。
● 具有代售发卡器,是一种方便村民,低成本、高可靠性、易操作的新型发卡装置。
● 具备数码显示剩余电量、自动控制、伪卡识别等功能、方便易用、性能稳定、可靠性高。
● 使用美国达拉斯公司技术成果iButton信息纽扣作为控制卡,具有耐高低温、防水防潮、防腐蚀、耐摩擦、抗静电、抗冲击等性能。
产品用途
本产品主要应用于农村灌溉,亦可用于其他一些中小型动力用户。其整体性能和可靠性在国内具有先进水平,是改造农村电网的配套设施。
主要技术参数
● 额定电压:AC380V
● 工作温度:-45℃~+85℃
● 相对湿度:0~95%(不冷凝)
● 抗电强度:≥2000V
功能简介
◇ 控制装置掉电保护功能
当用户正在用电过程中突然停电时,智能用电控制装置会自动保存当前用户的剩余电量,当电网重新上电后,可继续使用。
◇ 电源断电保护功能
在用户用电过程中,三相中任何一相出现无电压(或电压过低),智能用电控制装置会自动切断电源,实现对电动机的缺相保护,有效的保护了电动机。
◇ 电表无脉冲保护功能
当智能用电控制装置在经过一段时间(时间长短可设定)检测不到电表输出脉冲时(电表发生异常损坏),会自动切断电源,并把剩余电量写入EEPROM中保存,尽可能的减少了由异常损坏造成的损失。
◇ 密码保护功能
本系统使用美国达拉斯公司技术成果iButton信息纽扣作为控制卡,卡本身具有8字节密码校验区,只有密码正确才能对卡片进行读写操作,而且利用该卡无法仿制的64位串行码实现了内部数据加密,消除了卡复制的可能性。
◇ 分组管理功能
管理部门可以根据实际情况把几个村编为一组,用户卡及相关的管理卡只能在本组内使用,不能在其他组使用,如出现人为的恶意破坏时,不会给其他组造成损失,降低可能出现的损失。
该产品的主要特点是采用美国达拉斯公司技术成果iButton信息纽扣作为控制卡,iButton信息纽扣是封装在一个扁圆形不锈钢外壳中的微型计算机晶片,具有双向通讯功能,数据传输使用独特的单总线协议,信息纽扣同其读写器的信息传递只需短暂接触即可完成,此外,每个TM卡都有独一的注册号,在生成过程中用激光永久刻在ROM上,无法仿制。
TM卡同现今较流行的磁卡、IC卡、射频卡的比较:
|
存储量
|
读写速度
|
安全性
|
故障率
|
维护成本
|
使用寿命
|
磁卡
|
低
|
一般
|
一般
|
高
|
30%
|
2000次
|
一般IC卡
|
较低
|
一般
|
一般
|
一般
|
20%
|
4000次
|
CPUIC卡
|
较低
|
一般
|
好
|
一般
|
20%
|
4000次
|
射频卡
|
较低
|
快
|
好
|
高
|
0.5%
|
100000次
|
TM卡
|
高
|
快
|
好
|
低
|
<0.01%
|
无限次
|
功能特点简介

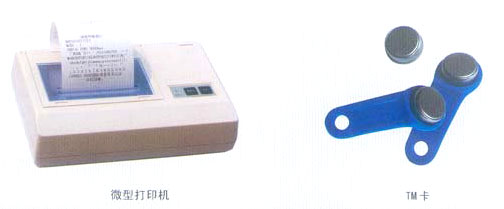

TECH201型代售发卡器是我公司针对我国北方农村的现状研制的一种由单片机、微型打印机等构成的新型的发卡装置。它是能实现集发卡、交费、挂失等功能于一体的管理装置。
市县电力部门可设定代售发卡器的售电量,当代售发卡器售完这些电量时,必须到市县电力部门重新充值,否则不能再继续使用;代售发卡器内置大容量存储器,可以存储所有的交费记录,并可通过发卡器上的通讯接口上传到市县电力部门的主控电脑。通过以上两点,代售发卡器同样实现了电力部门对农村灌溉用电的统一管理。
此外,它与由电脑和通用打印机构成的普通的交费点相比,具有以下优点:
◇ 实现了每村一个交费点,村民不用再到路途遥远的交费点交费,收到了村民的普遍欢迎。
◇ 与传统的电脑加通用打印机的模式相比,节省了客户投资。
◇ 代售发卡器由单片机、点阵液晶、微型打印机等构成,可靠性高。
◇ 采用大液晶显示以及全中文菜单,易于管理者操作。
◇ 对于居民不集中的偏远乡村,比普通交费点更容易推广。

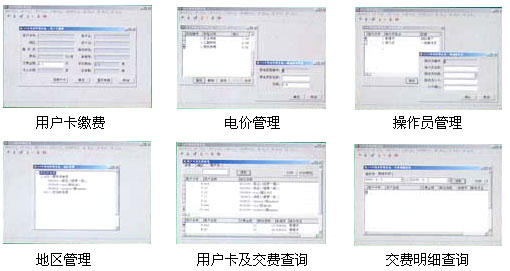

系统人机界面
功能特点简介
◇ 软件开发平台:
利用目前国内流行且功能强大的开发软件C++Builder5.0开发,单机版数据库采用Paradox7.0小型数据库,网络版采用Microsoft SQL SERVER7.0大型数据库。
◇ 系统界面
采用WINDOWS界面,操作简单,易于掌握。
◇ 卡操作:
通过本软件及配套的TM卡读写器可以进行制作用户卡、用户卡交费、注销用户卡以及用户卡补费等操作,操作方便简单。还可以通过本系统进行制作比例卡和电工卡等功能卡,方便管理者管理。
◇ 查询和报表功能:
通过本系统可以制作日报表和月报表,方便工作人员的设计工作;还可以对用户卡、比例卡以及交费记录进行查询,便于工作人员的使用。
