广泛适用于交流50HZ，额定电压400V，1250KVA以下电力变压器配电系统，对感性负荷进行无功补偿。提高线路的功率因数，改善电能质量，延长电力设备使用寿命。接触器型适用于对补偿速度不要求太快的场合；晶闸管型由于采用了电压过零触发技术，对系统和电容无冲击，所以可适用于需频繁快速补偿的场合。晶闸管8421控制方式，更适合于补偿级数多、容量大的系统，这样更经济。
本装置还可用于谐波严重的系统，一般采用两种方案.一是非调谐方案：电容补偿支路串联一定比例的电抗器，防止电容器与系统谐振，此方案适用于只需要进行无功补偿而不需要滤波的场合。另一种为补偿加滤波方案，需要对系统进行现场测量，利用滤波软件和仿真系统设计方案，使谐波含有率达到供电系统要求的同时，性能价格比较高。一般设若干路单调协滤波回路。
技术特点
抗干扰能力强，通过IEC255-22严酷等级为III级抗干扰试验
可在较强谐波含量工况下，精确计算基波的电流、电压，无功，有功及功率因数
采用高性能单片机，集成度高，成本低，可靠性高
循环投切电容器，提高电容器使用寿命
8421投切特点：可在4路控制下，最多完成15级投切。提高控制精度。
只有三个按键，配合显示，操作方便、直观。
对谐波含量严重的系统，采用一步投切到位的精确控制，避免单路投入容易产生过负荷现象。
操作说明
控制器有自动（自动灯点亮）和手动（自动灯熄灭）两种状态，可通过功能键设定。上电后首先是自动状态。自动运行时，控制器根据检测到的无功自动投切电容；手动状态，可通过按键投切电容。
控制器有固定显示功率因数和循环显示有功（P）、无功（q）、功率因数（C）、电压（U）、电流（E）两种方式。
按“功能”键，显示已投路数；再按“功能”键，代码显示“Q”，显示值显示最小电容容量，可通过“▲”“▼”键进行增、减调整；再按“功能”键，代码显示“O”，显示值显示过压整定值，可通过“▲”“▼”键进行调整；再按“功能”键，代码显示“L”，显示值显示欠压整定值，可通过“▲”“▼”键进行调整；再按“功能”键，代码显示“S”，显示值显示延时整定值（单位：秒），可通过“▲”“▼”键进行调整；再按“功能”键，代码显示“P”，显示值为“1”表示固定显示功率因数，显示值为“2”表示循环显示，可通过“▲”“▼”键进行调整；再按“功能”键，代码显示“H”，显示值显示电流互感器变比整定值，例如，“15”代表电流互感器变比为1500：5，可通过“▲”“▼”键进行调整。再按“功能”键，代码显示E，显示值显示投切路数，可通过“▲”“▼”键进行调整；
注：控制器出厂前各参数均已整定好，请不要任意调整。
技术参数
额定电压：380V
额定电流： 5A
测量功率：0~999Kvar
控制灵敏度：100mA
按无功功率补偿
过压预置：400~420V（回差6V）
欠压预置：300~380V
延时时间: 0S~99S 级差1S
单级容量预置：0~100Kvar
电流互感器变比设定：100/5~3000/5A
开孔尺寸：113mm×113m
订货须知
控制器控制方式（控制接触器还是晶闸管）
控制电容器路数
最小电容容量级差
进线电流互感器变比
注：一般为等容量循环投切方式，如要求8421投切或其他方式，请特殊声明。

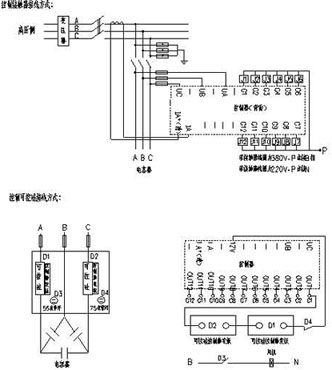

控制器应用及接线图如图。
