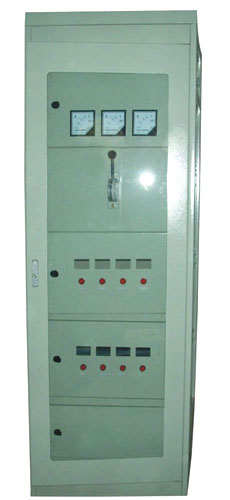

交流屏

浏览次数:

1、项目环境
1.1额定环境温度:-5~+40℃
1.2相对湿度:≤90%(相对湿度为90%时,环境温度不低于25℃,设备内无凝结及冰形成)
1.3日气温最大变化:15K
1.4地震条件:水平加速度(地面)0.25s
垂直加速度(地面)0.125g
安全系数大于1.67
1.5海拔:1000m
1.6振动:装置能承受GB7261第16.3条规定的严酷等级为Ⅰ级的振动耐久能力试验,试验后无紧固件松动及结构件损坏。
1.7室内垂直安装.屏立面倾斜度不大于5。
1.8贮存、运输极限环境温度:符合GB/T15145-94 3 4条规定

2、通用要求
NDGJ8-89火力发电厂、变电所二次接线设计技术规定
GB 11920-89电站电气部分集中控制装置通用技术条件

3、技术特性
3.1元件盒接线
屏上所有的元件具有产品合格证或证明质量合格的文件,已颁发产品生产合格证元件,提供相应的证明或标志,不选用已淘汰的、落后的和能耗高的元件。
3.2绝缘
符合GB/T 15145-94 3.10 3.11条规定,h
3.3屏的技术要求
3.3.1屏包括所有安装在上面的成套设备或单个组件均有足够的机械强度和正确的安装方式,保证屏在起吊、运输、存放和安装过程中不会损坏。满足DL/T720电力系统继电柜、屏通用技术条件,还提供运输、存放和安装说明书供买方使用。
我公司对柜屏内部接线的正确性全面负责。在指定的环境条件下,所供应的设备的特性和功能应完全满足技术规范书的要求,
3.3.2屏的机械结构能防卫:
灰尘
潮湿
盐污
虫和动物
所规定的高温和低温
屏柜支架的振动
3.3.3为便于运行和维修,使用标准化元件和组件。
3.3.4屏柜前、后有门,前门上有玻璃窗,门在开闭时,装置正常工作,保证测及记录精度。屏柜的前,后门均为内嵌式,的屏柜厚度包括门的厚度在内共500mm,,前门为单开门,门轴在左(右)手侧(以人面对屏柜正面为准):后门为双开门,柜的高度包括铭牌高度(60mm)在内共2260mm。柜宽800mmcf柜顶2200mm以上设单层小母线架(设8根小母线),屏体前后装设盘眉并方便拆卸,
3.3.5屏柜底部两侧有不小于如右图所示的安装孔、保护屏上设备应采用嵌入式、半嵌入式安装,并背后接线、保护屏内应有适当的照明灯。
3.3.6屏柜及其中的设备能适用于地震地区,
3.3.7屏柜装有100mm截面的钢接地母线,接地母线末端装有可靠的压接式端子,以便接到电站的接地网上。
所有柜上的接地线与接地母线的连接至少用两个螺丝,除此之外,接地母线上每隔10cm留有一个直径5mm的孔。
3.3.8屏柜中的内部接线采用耐热、耐潮和阻燃的具有足够强度的绝缘钢线;
3.3.9屏的内部和外部必须清洁,清除内部所有杂物及内外一切污迹。
3.3.10我公司应保证屏柜内外油漆过的表面在运输,存放和正常运行时的防腐蚀性能。
3.3.11每面柜及其上的装置都有标签框,以便清楚地识别,外壳可移动的设备,在设备的本体上也有同样的识别标记。
3.3.12屏柜内装置与屏端子搏之间龟装置与装置之间的连线有明确的标识。
3.3.13屏柜的外部尺寸为2260(2360)X800X600mmt:

屏柜颜色:用户指定
3.4设备材料均应为经国家鉴定合格产品。
3.5按设计院图纸要求生产,并满足工作安全可靠、调试检修方便、接线经济合理、结构实用美观的要求。
