1.项目环境1.1海拔：≤1000m。
1.2环境温度
最高气温：40'C。
最低气温：-5℃(户内)
最大日温差：25K。
1.3最大相对湿度：
日平均：95％，
月平均：90％，
1.4耐震能力
水平加速度： 0 3g：垂直加速度：0.15g。
安全系数不小于1.67。
1 5安装方式：
——室内垂直安装屏立面倾斜度不大干50
——贮存、运输极限环境温度：符合GB／T 15145-94 3 4条规定
——周围环境： 符合GB／T 15145-94 3.5条规定
2、通用标准
2.1遵循的标准
DL／T 5136-2001火力发电厂、变电所二次接线设计技术规定
GB 11920-89电站电气部分集中控制装置通用技术规范书DL／Z 713-2000 500kV变电所保护和控制设备抗扰度要求
DL／T 5137-2001 电测及电能计装置设计技术规程
变电所额定电压等级：500／220／66kV
系统频率：50Hz
PT额定电压：57 7V／100V
CT额定电流：La

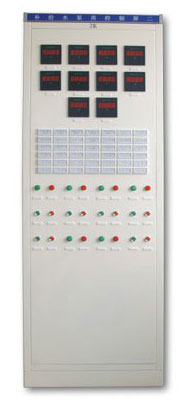

3.保护柜（或屏）技术特点
3.1柜(或屏)包括所有安装在上面的成套设备或单个组件均有足够的机械强度和正确的安装方式。满足DL／T720电力系统继电保护柜、屏通用技术规范书的要求。我公司对保护柜(或屏)内部接线的正确性全面负责，在指定的环境条件下，所供应的设备的特性和功能应完全满足技术规范书的要求。
3.2保护柜(或屏)的机械结构能防卫；
灰尘
潮湿
盐污
虫和动物
所规定的高温和低温
保护柜支架的振动
3.3为便于运行和维修，使用标准化元件和组件：
3.4保护柜前、后有门，前门上有采用屏蔽材料的玻璃窗。可监视内部的掉牌信号及信号灯。门在开闭时，保护不误动作。保护柜的前、后门均应为内嵌式，保护柜厚度包括门的厚度在内共600mm,，前门为单开门，门轴在左(右)手侧(以人面对保护柜正面为准)：后门为双开门，前、后门应加锁：柜的高度包括铭牌高度(60mm)在内共2260mm。柜宽800mm。柜顶2200mm以上设单层小母线架(设16根小母线)，屏体前后屏眉可拆卸。
3.5保护柜及其中的设备能适用于地震地区，
3.6保护柜装有100mm截面的铜接地母线，接地母线与屏体绝缘。接地母线末端装有可靠的压接式端子，以便接到电站的接地网上。
所有柜上的接地线与接地母线的连接至少用两个螺丝。除此之外，接地母线上每隔10cm留有一个直径5mm的孔：
3.7保护柜内设备的安排及端子的布置保证各套保护的独立性，在一套保护检修时不影响其他任何一套保护系统的正常运行。
3.8保护柜中的内部接线采用耐热、耐潮和阻燃的具有足够强度的绝缘铜线。
3.9导线无损伤，导线的端头应采用压紧型的连接件；我公司提供走线槽，以便于固定电缆及端子排的接线。
3.10端子排保证有足够的绝缘水平(额定电压不小于800V)：，
3.11端子排该分段，端子排应至少有20％备用端子并且可在必要时再增加。
3.12引到端子排上的接线考虑电缆出线的合理性，同一电缆中引出的端子安排在同一侧较靠近的端子，可能引入两根以上电缆芯线的回路必须有足够的连接端予，避免一个端子压二根导线。
3.13端子排上的跳闸引出线与直流电源不接在相邻的端子上，直流电源正、负极也不接在相邻端子上。
3.14 CT、PT回路采用交流可断的试验端子，信号回路采用可开断端子；交流回路导线截面不小于2.5mm2
3.15每套装置的直流特性快速小开关应有动作指示及足够的断流容量。直流小开关选择进口直流特性小型断路器。
3.16屏的内部和外部必须清洁，应清除内部所有杂物及内外一切污迹。
3.17我方保证保护柜内外油漆过的表面在运输、存放和正常运行时的防腐蚀性能。
3.18每面柜及其上的装置(包括继电器，控制开关、控制回路的开关及其他独立设备)都有标签框，以便清楚地识别：外壳可移动的设备，在设备的本体上也有同样的识别标记。
3.19对于那些必须按制造厂的规定才能进行更换的部件和插件，有特殊符号标出。
3.20保护柜内装置与屏端子排之间、装置与装置之间的连线有明确的标识。
3.21屏柜的外部尺寸为2260(2360)×800×600mm。
屏柜颜色：用户指定
