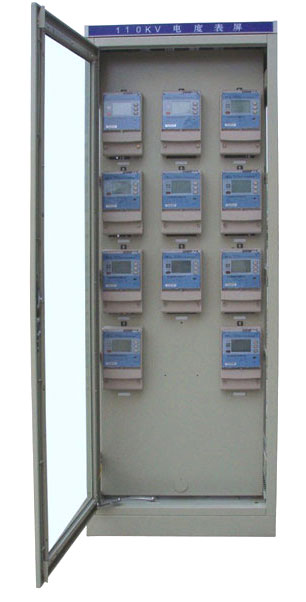

电度表屏

浏览次数:

1、适合环境
1.1海拔:≤1000m。
1.2环境温度
最高气温: 40'C。
最低气温: -5℃(户内)
最大日温差:251K。
1.3最大相对湿度:
日平均: 95%,
月平均: 90%,
1.4耐震能力
水平加速度:0.3g:垂直加速度:0 .15g:
安全系数不小子重1.67,
1.5安装方式
——室内垂直安装屏立面倾斜度不大干50
一贮存、运输极限环境温度:符合GB/T15145-943.4条规定
一周围环境:符合GB/T151 45-94 3.5条规定

2、通用要求
2.1应遵循的标准
DL/T 5136-2001火力发电厂,变电所二次接线设计技术规定
GB 11920-89 电站电气部分集中控制装置通用技术规范书
DL/Z 713-2000 500kV变电所保护和控制设备抗扰度要求
DL/T 5137-2001 电测及电能计装置设计技术规程

变电站所额定电压等级
系统频率:50Hz
PT额定电压:57.7V/l00V
CT额定电流:lA
2.2电度表技术特性
设备数量:
电度表: 可选用全电子式智能电度表,每块电度表具有有功双方向,感龟容性无功脉冲输出,具有RS485串口(2个)
通信功能,规约采用DL/T645-1997规约:出厂前完成与远方计聂系统联调功能。
设备功耗:不大干4VA,电池:断电时提供时钟正常工作的备用电源为绿色环保柱式锂电池,应可靠接在线路板上,锂电采用1/2AA型,容量1Ah左右(10%),电池生产日期与要求交货日期相差不超过1年。

3、电度表柜技术特点
3.1电度表柜(或屏)包括所有安装在上面的成套设备或单个组件均有足够的机械强度和正确的安装方式。满足DL/T720电力系统继电保护柜、屏通用技术规范书的要求,保证电度表柜(或屏)在起吊、运输、存放和安装过程中不会损坏。
3.2电度表柜(或屏)的机械结构能防卫:
灰尘
潮湿
盐污
虫和动物
所规定的高温和低温

电度表柜支架的振动
3.3柜体应前、后有门,前门上有玻璃窗。电度表柜的前、后门均为内嵌式,电度表柜厚度包括门的厚度在内共600mm.,前门为单开门,门轴在左(右)手侧(以人面对机柜正面为准):后门为双开门,前、后门加锁。柜的高度包括铭牌高度(60mm)在内共2260mm。柜宽800mm,柜顶2200mm以上设单层小母线架(设16根小母线)。屏体前后屏眉能拆卸。
3.4电度表柜及其中的设备能适用于地震地区。
3.5电度表柜装有l00mm截面的钢接地母线,接地母线与屏体绝缘。接地母线末端装有可靠的压接式端子,以便接到电站的接地网上,
所有柜上的接地线与接地母线的连接用两个螺丝。除此之外,接地母线上每隔10cm留有一个直径5mm的孔。
3.6电度表柜内设备的安排及端子的布置保证各套装置的独立性,在一套装置检修时不影响其他任何一套装置的正常运行。
3.7电度表柜中的内部接线采用耐热,耐潮和阻燃的具有足够强度的绝缘钢线。
3.8导线无损伤,导线的端头采用压紧型的连接件.提供走线槽,以便于固定电缆及端子排的接线。
3.9端子撑保证有足够的绝缘水平(额定电压不小于)。
3.10端子排该分段,端子排至少有20%备用端子并且可在必要时再增加
3.11引到端子排上的接线考虑了电缆出线的合理性,在同一电缆中引出的端子安排在同一侧较靠近的端子,引入两根以上电缆芯线的回路必须有足够的连接端于,避免一个端子压二根导线。
3.12端子排上的交流电流、电压与直流电源不能接在相邻的端子上,直流电源正、负极也不在相邻端子上
3.13CT、PT回路采用交流可断的试验端子.信号回路采用可开断端子,交流回路导线截面不小干2 5mm2:
3.14直流特性快速小开关应有动作指示及足够的断流容量。选用直流特性小开关
3.15屏的内部和外部清洁,清除内部所有杂物及内外一切污迹。
3.16保证电度表柜内外油漆过的表面在运输、存放和正常运行时的防腐蚀性能。
3.17每面柜及其上的装置都有标签框,可清楚地识别,外壳可移动的设备,在设备的本体上也应有同样的识别标记。
3.18对于那些必须按制造厂的规定才能进行更换的部件和插件,有特殊符号标出。
3.19电度表柜内装置与屏端子排之间、装置与装置之间的连线有明确的标识。
3.20电度表柜的外部尺寸为2260(2360)×800×600mm。
