一、概述

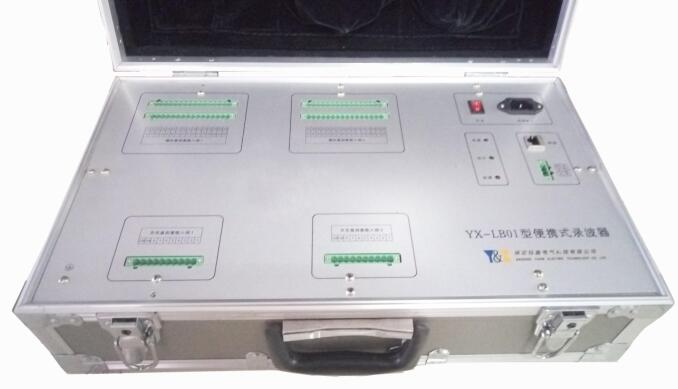

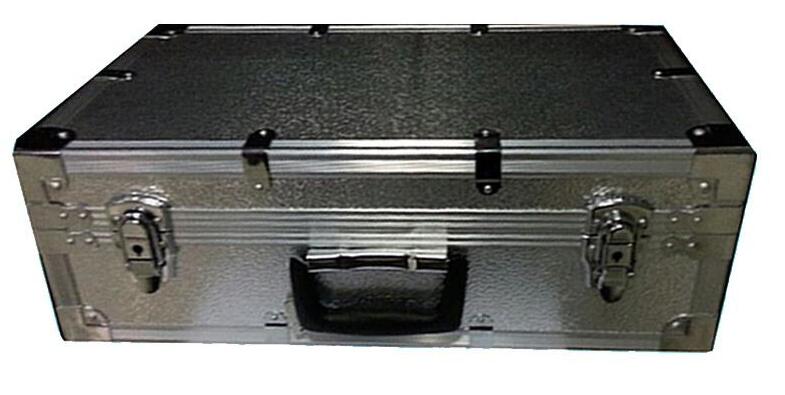

保定钰鑫电气科技有限公司研发生产的YX-LB01型便携式录波器是一种便携式故障及电能质量录波器，包含了电力故障录波系统所有功能，并且具有坚硬的外壳和良好的便携性。

本产品可匹配多种量程的电流电压输入变换器件和多种类型信号的转换器件，满足各类信号监测和计算处理需求，同时通过便携笔记本长期存储记录数据和波形报告。

产品可用于现场测试和在线运行，易安装，易调试。多台仪器可并联成系统，同步采样录波。

使用场景：

YX-LB01型便携式录波器分为便携箱和上位机软件两部分，便携箱安放于现场，接入被测信号，短时间测试或长期在线运行。软件可安装于便携式笔记本上，随测随用，也可安装于现场服务器或远方服务器，连续测试。

软件后台通过以太网与便携箱通信，可接收所有组网内便携箱波形记录板卡的监测数据，对数据加以分析处理，并对录波器系统进行设置，通过友好型交互界面实现各类形文和事件信息查询统计，直观的得到娄据分析结果，并且方便的导出为通用文件格式。

二、参数及功能

支持模拟量：每板卡16路模拟量采样通道，每箱可配2个板卡

模拟量分辨率：16位AD

支持开入量：每板卡8路开入量采样通道，每箱可配2个板卡

开入量分辨率：0.1ms

支持时钟源授时：IRIG_B码方式精确授时

同一系统接入便携箱个数：不少于12台（24个录波板卡同步录波）

板卡输入信号：电压型0-5V信号

采样信号：类型、量程不限制，需匹配相应互感器、传感器、变换器等

交流互感器输入（标配）：450V / 100A

交流互感器额定输入（标配）：100V / 5A

电源输入：AC220V ±10%

尺寸：49.8*28.2*17.7cm（长*宽*高）

材质：铝合金

重量：8.4Kg

各个监测量及技术指标

监测项		技术指标
电能质量监测功能（计算频率1次/min）
a)频率偏差	输入45-55Hz信号，偏差不超过±0.01Hz
b)电压偏差	误差不超过±0.5％
c)三相电压不平衡度	测量误差不超过±0.2%
d)三相电流不平衡度	测量误差不超过1%
e)2-50次谐波电压含量、含有率	谐波成分≥1%额定值时，误差不超过谐波值的±5％；否则误差不超过额定电压值的±0.05％
f)2-50次谐波电流含量、含有率	谐波成分≥3%额定值时，误差不超过谐波值的±5％；否则误差不超过额定电流值的±0.15％
g)谐波电压总畸变率	可测得总畸变率，且精度符合2-50次谐波电压含量、含有率测量精度
故障录波功能（计算频率1次/mS）
a)电压突变启动	整定值5%时，动作误差小于整定值的10%
b)电压越限启动	整定值±10%时，动作误差小于整定值的5%
c)负序电压越限启动	整定值3%时，动作误差小于整定值的10%
d)零序电压越限启动	整定值2%时，动作误差小于整定值的10%
e)电流突变启动	整定值10%时，动作误差小于整定值的20%
f)电流越限启动	整定值110%时，动作误差小于整定值的5%
g)负序电流越限启动	整定值10%时，动作误差小于整定值的10%
h)零序电流越限启动	整定值10%时，动作误差小于整定值的10%
i)开关量变位启动	开关量变位启动分辨率不超过0.6ms
j)手动启动	手启动方式可靠启动当前时间录波
测量值及精度要求（计算频率1次/s）
a)电流、电压有效值	误差±0.5％
b)频率测量精度	不超过±0.01Hz
c)有功功率、无功功率	误差±2％
d)功率因数	误差±0.5％
e)电压波动误差	误差±2%
