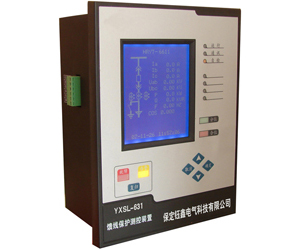

YXSL-225C数字线路保护测控装置
适用范围
YXSL-225C数字线路保护测控装置与YXSL-22X数字线路保护测控装置功能相似,为了适用于联络线保护。
保护功能
a)三段低电压闭锁方向过流保护;
b)两段低周解列功能;
c)两段低压解列功能;
d)零序电流保护功能。
主要功能参数
速断保护、延时速断保护、过流保护、零序电流保护
a)动作值:
整定范围 0.4In ~ 10In;(零序电流为 0 ~ 5A)
整定级差 0.01A
动作值的准确度 一致性不大于动作值的3%;平均误差不超过±3%
b)动作时间:
整定范围 0.01 ~ 9.99s
整定级差 0.01s
动作时间的准确度 在2倍的动作电流下测得动作时间,一致性不大于20ms,动作时间平均误差不超过±20ms
相间方向功能
灵敏角 -30°,平均误差不超过±5°,一致性不大于5°
动作区 160°,平均误差不超过±5°
最小动作功率 在线电压为0.5V时,最大灵敏角下测试不大于0.5VA
低电压闭锁功能
整定范围5V~100V,整定级差1V,误差不超过±3%
低周解列功能
a)低周频率:
整定范围:46 HZ ~50 Hz
整定级差:0.01 Hz
动作值的准确度:一致性不大于动作值的3%,平均误差不超过±3%
b)无流闭锁低周:
整定范围:0.1In~10 In
整定级差:0.01A
动作值的准确度:一致性不大于动作值3%,平均误差不超过±3%
c)低周解列动作时间:
整定时间:0.1 ~ 9.99s
整定级差:0.01s
动作时间的准确度:一致性不大于20ms,动作时间平均误差不超过±20ms
低压解列功能
a)低压定值:
整定范围:5V~100V
整定级差:1V
动作值的准确度:一致性不大于动作值的3%,平均误差不超过±3%
b)无流闭锁低压
整定范围:0.1In~10 In
整定级差:0.01A
动作值的准确度:一致性不大于动作值3%,平均误差不超过±3%
c)低压解列动作时间
整定时间:0.1 ~ 9.99s
整定级差:0.01s
动作时间的准确度:一致性不大于20ms,动作时间平均误差不超过±20ms
零序保护
a)动作值:
整定范围 0.02A ~ 5A;
整定级差 0.01A
动作值的准确度 一致性不大于动作值的3%;平均误差不超过±3%
b)动作时间:
整定范围 0.01 ~ 9.99s
整定级差 0.01s
动作时间的准确度 在2倍的动作电流下测得动作时间,一致性不大于20ms,动作时间平均误差不超过±20ms
c)零序方向:
90°接线方式
灵敏角 +90°
动作区 160°,平均误差不超过±5°
最小动作功率 在线电压为0.5V时,最大灵敏角下测试不大于0.5VA
遥测精度
0.5级
遥信分辨率
不大于2ms

YXSR-221数字单路测控装置
适用范围
YXSR-221/2数字单路测控装置作为变电站综合自动化的一个子系统,主要实现遥测、遥控及遥信功能。
主要功能
遥测功能:测量电流取自测量CT,可测取一段母线电压,一段所用变电压,两路直流量,一路线路电流及有功功率、无功功率、频率和功率因数。
遥信功能:装置的数字信号及断路器、储能、隔离刀闸、远方╱就地等位置信号上传至变电站层。
遥控功能:具有5组开出接点。
电度采集功能:内部具有脉冲电能采集功能,可采集四路脉冲电度。
母线PT断线、绝缘监察及控制回路断线检测功能。
用现场总线技术与综合自动化系统通讯,执行下行命令,上传测量数据。

YXGB-212数字发电机失磁保护装置
适用范围
YXGB-212系列数字发电机励磁保护装置采用数字信号处理器(DSP)作为核心,装置模块化设计,与发电机差动保护、发电机后备保护、操作箱共同构成发电机完整的保护体系;适用于中、小型的发电机组保护。
保护功能
a)发电机失磁保护;
b)转子一点及两点接地保护;
c)PT断线检测;
d)遥信功能:将开关量信号和装置的数字信号上传至变电站层。
主要功能数据
阻抗圆定值范围
阻抗ZA整定范围 0Ω ~ -1 0Ω;
阻抗ZB整定范围 -5Ω~ -80Ω;
测得阻抗圆半径允许误差 ±5% 或 ±0.15Ω;
动作时间的整定范围 0.1s ~ 40s;
动作时间准确度 施加激励量使半径在整定值0.9倍以下 时间误差不超过±40ms;
励磁电压的整定范围 20V~ 300V,电压整定值的允许误差±5%;
负序电压的整定范围 2V ~ 100V,电压整定值的允许误差±5%。
励磁电流的失磁保护判据
励磁电流的整定范围 20A~100A,(对应外部输入为直流0.4V ~2V或直流4mA~20mA);
电流整定值的允许误差±5%;
时间整定范围:0.1S ~ 40s;
动作时间准确度:施加0.9倍以下整定值测得动作时间平均误差不超过±45ms。
励磁电压的失磁保护判据
励磁电压的整定范围 20V~300V;
电压整定值的允许误差±5%;
时间整定范围:0 .1S ~ 40s;
动作时间准确度:施加0.9倍以下整定值测得动作时间平均误差不超过±45ms。
转子接地保护
a)转子一点接地保护
接地电阻整定范围:1.00kW ~ 50.00kW;
动作值准确度:平均误差不超过±5%;
时间整定范围:1 ~ 40s;
动作时间准确度:动作时间平均误差不超过±0.5S。
b)转子两点接地保护
二次谐波电压定值:1 ~ 10V;
动作值准确度:3V以上平均误差不超过±5%;3V以下平均误差不超过±0.15V;
时间整定范围:0 ~ 40s;
动作时间准确度:施加2倍以上整定值测得动作时间平均误差不超过±35ms。

YXGP-211数字发电机差动保护装置
适用范围
YXGP-211数字发电机差动保护装置采用数字信号处理器(DSP)作为核心,装置模块化设计,与发电机后备保护、发电机失磁及转子接地保护、操作箱共同构成发电机完整的保护体系;适用于中、小型的发电机组保护。
保护功能
a)分相式的差动速断保护;
b)比例制动式纵联差动保护;
c)定子过电压保护;
d)基波零序电压型定子接地;
e)三次谐波电压型定子接地;
f)CT断线检测和差动电流越限告警功能:实时检测CT断线,可闭锁差动保护,而当电流突变但差动电流较大时告警;
主要功能参数
差动速断保护
整定范围: 1 ~ 50A;
动作值的准确度: 平均误差不超过±3%;
动作时间的准确度: 在2倍的动作电流下测得动作时间不大于25ms。
差动保护
整定范围: 1 ~ 50A;
动作值的准确度:平均误差不超过±3%;
动作时间的准确度:在2倍的动作电流下测得动作时间不大于30ms;
比例制动:比例制动系数0.10 ~ 0.70 比例制动定值 1 ~ 50A。
定子过电压保护
定子过电压定值
整定范围 5V ~ 150V;
动作值的准确度:平均误差不超过±2.5%。
定子过电压动作时间
整定范围 0.1s ~ 9.99s;
动作时间的准确度 动作时间平均误差不超过±35ms。
基波零序电压定子接地
a)基波零序电压定值
整定范围 1.0V ~ 120V;
动作值的准确度 平均误差不超过±3%。
b)基波零序电压动作时间
整定范围 0.1s ~ 9.99s;
动作时间的准确度 在2倍的动作电流下测得动作时间平均误差不超过±35ms。
三次谐波零序电压定子接地
a)谐波电压比(K=机端U3/中性点U3)
整定范围 0. 1 ~ 2.0;
动作值的准确度 平均误差不超过±3% 。
b)三次谐波零序电压定子接地动作时间
整定范围 0.1s ~ 9.99s;
动作时间的准确度 在2倍的动作电流下测得动作时间平均误差不超过±35ms

YXGB-211数字发电机后备保护装置
适用范围
YXGB-211数字发电机后备保护装置采用数字信号处理器(DSP)作为核心,装置模块化设计;与发电机差动保护、发电机失磁及转子接地保护、操作箱共同构成发电机完整的保护体系;适用于中、小型的发电机组保护。
保护功能
a)三段复合电压闭锁过流保护;
b)正序电流反时限保护;
a)负序过流反时限保护;
b)单元件横差保护/定子电流接地保护;
c)逆功率保护;
d)低电压保护;
e)低频保护;
f)过频保护;
g)定子接地保护(判据为机端零序电压);
h)定子过负荷保护;
i)机端PT断线保护;
主要功能参数
三段复合电压闭锁方向过流保护
电流整定范围:1 ~ 99.99A;
低电压闭锁:整定范围 5~100V;
负序电压闭锁:整定范围 5~100V;
动作值准确度:一致性不大于动作值的3%;平均误差不超过±3%;
时间整定范围:0 ~ 12.00s;
动作时间准确度:动作时间平均误差不超过±35ms;
相间方向功能 灵敏角:-30°,平均误差不超过±5°,一致性不大于5°
动作区:160°,平均误差不超过±5° 。
正序反时限保护
电流整定范围:1 ~ 99.99A;
时间常数范围:0.1 ~ 50s;
反时限时间:
(最大反时限时间:120.00s)
其中:A为发电机允许过热常数
I1为发电机正序电流对正序电流定值的倍数
(I1 = 实测正序电流值 / 正序电流定值)
K为散热系数(0.01 ~ 3.0),推荐K=1。
动作时间准确度:动作时间平均误差不超过计算时间的5%(时间大于1s时)
动作时间平均误差不超过50ms(计算时间小于1s时)。
负序过流反时限保护
负序电流整定范围:1 ~ 99.99A;
时间常数范围:0.1 ~ 50s;
反时限时间:
(最大反时限时间:120.00s)
其中:A为转子表层承受负序电流能力的常数(0.1 ~ 50s)
I2为发电机负序电流对负序电流定值的倍数
K为散热系数(0.1 ~ 3.0)
反时限时间准确度:动作时间平均误差不超过计算时间的5%(时间大于1s时)
动作时间平均误差不超过50ms(计算时间小于1s时)。
单元件横差保护/定子电流接地保护
电流整定范围:1 ~ 99.99A;
时间整定范围:0 ~ 120.00s;
动作值准确度:一致性不大于动作值的3%;平均误差不超过±3%;
动作时间准确度:动作时间平均误差不超过±35ms。
逆功率保护
动作区:在+90°和-90°之间,动作区间不小于170°;
时间整定范围: 1 ~ 120.00s;
动作电流:施加U=UN,最灵敏时动作电流不大于50mA;
动作时间准确度:动作时间平均误差不超过±35ms;
潜动试验:
电流潜动:U=0,I=10IN,不误动 电压潜动:U=UN,I=0,不误动。
低电压保护
电压整定范围:5~100V;
时间整定范围:0 ~ 120.00s;
动作值准确度:一致性不大于动作值的3%;平均误差不超过±3%;
动作时间准确度:动作时间平均误差不超过±35ms。
低频保护
低频率整定范围:45~50Hz;
时间整定范围:0.1S~ 120.00s;
动作值准确度:一致性不大于动作值的3%;平均误差不超过±3%;
动作时间准确度:动作时间平均误差不超过±35mS。
过频保护
频率整定范围:50~55Hz;
时间整定范围:0.1 ~ 120.00s;
动作值准确度:一致性不大于动作值的3%;平均误差不超过±3%;
动作时间准确度:动作时间平均误差不超过±35ms。
定子接地保护(判据为机端零序电压)
电压整定范围:5~100V;
时间整定范围:0.1 ~ 120.00s;
动作值准确度:一致性不大于动作值的3%;平均误差不超过±3%;
动作时间准确度:动作时间平均误差不超过±35ms。
定子过负荷保护
电流整定范围:0.2In ~ 99.99A;
时间整定范围:0 ~ 120.00s;
动作值准确度:一致性不大于动作值的3%;平均误差不超过±3%;
动作时间准确度:动作时间平均误差不超过±35ms。
机端PT断线
装置能判断出PT断线和三相电压不平衡。
