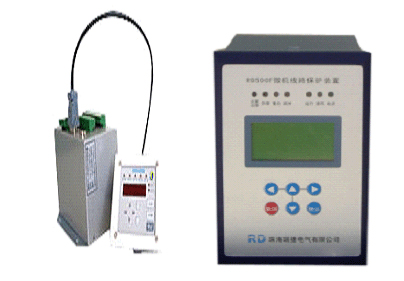

智能MCC控制保护管理装置

一、概述：
　　钰鑫智能MCC控制保护管理装置，在总结国内大量MCC电气系统典型设计经验的基础上，为适应电气系统二次设备终端智能化的趋势，针对MCC回路的设计特点推出的新一代数字式、强抗干扰型智能MCC控制保护管理装置。
二、主要特点：
　　解决了热继电器和MCCB过载部分不能模拟MCC负荷的电特性和热特性的缺憾，在节省热继电器、简化MCCB构造的基础上，能更好地保护用电设备。
　　解决了MCCB瞬时脱扣器对长距离供电电动机端单相接地保护灵敏度不够的问题，省却了以往针对该问题单独加装单相接地保护的手段。
　　可以解决复杂的工艺联锁（如电动机间的联锁、电动机与液位、温度等物理量的联锁），现场在不使用继电器搭接逻辑的前提下，可以实现非常复杂的联锁，提高了设计效率。
　　解决了由于二次分离元件的原因使MCC抽屉单元盲目加大的弊病，设计前便可精确地规划MCC配电柜，保证了二次图纸的设计进度和图纸修改不会影响MCC柜体的规划和生产，加快了工程进度、提高了生产效益（这一点尤其适用于招、投标体制的项目）。
　　为过程自动化系统（如：DCS、SCADA等）提供了一个优秀的智能终端，节省了大量二次电缆和I/O设备，在降低了整个监控系统造价的基础上，提高了系统运行的可靠性。
　　装置小型化设计、可以安装于1/2MCC抽屉单元中。
　　采用工业现场总线技术（PROFIBUS/MODBUS）可以快捷地与监控系统、PLC通讯联网，实现了远方高级管理功能。
　　双网络接口设计，可实现网络冗余，可靠性高。
　　宽温度范围设计，可以应用于户外。
　　强抗干扰特性，通过Ⅲ级电磁干扰试验。
三、主要功能：
保护功能
　　过热保护
　　接地保护
　　过流保护
　　低电压保护
控制功能
　　远方和就地控制功能
　　可编程输入功能
监测功能
　　可就地显示IA、IB、IC、I0、正序、负序、发热状态等物理量
　　可通过智能4-20mA输出接口监测本回路电流
　　可监视接触器控制回路的接线完好性
通讯功能
　　可通过ProfiBus-DP工业现场总线实现系统组网
　　可通过RS485通讯接口，以ModBus@RTU通讯协议实现系统组网
四、主要技术数据及规范：
型式试验符合DL478-2001的规定，主要技术内容如下表：
允许的环境/贮存温度 25C ~ +70C / 40C ~ +80C
允许的环境湿度 最大湿度95%，表面无凝露
海拔高度 海拔可达2000m
防护等级 符合IEC529IP53
抗震能力 能承受严酷等级为I级的振动响应、冲击响应及碰撞试验

快速瞬变 2kV
脉冲群干扰 差模：1 kV，共模：2.5 kV
静电放电 8kV
辐射电磁场干扰 10V/m

电源输入额定电压 AC220V 、DC220V、DC110V，50HZ
工作范围 80% ~ 120%
功率消耗 最大6W, 最小2W
电源允许中断时间 200ms

绝缘电阻 不小于500 M
工频耐压 所有端子对机壳可耐受交流2 kV，１分钟
冲击电压　5kV
